CDJ低壓無功功率補償裝置
- 品牌：???
- 型號：???
產品概述
集低壓配電輸出、無功補償、電能計量和配電參數記錄為一體。適用于城市、農村10/0.4kV戶外500kVA及以下臺變安裝使用。該產品榮獲國家質量認證中心3C認證，各項技術指標完全符合《GB/T15576-95低壓無功功率靜態補償裝置》要求，本裝置具有體積小、安裝方便、適用性強、性能完善等特點，廣泛適用于農村、城市公用電網領域的應用。
本產品獨立安裝在桿上變壓器的臺架上雙面維護。柜內設有智能無功功率自動控制器，采用6步循環投的方式進行工作。能根據電網負荷消耗的感性無功功率的多少，以10~120S可調的時間間隙，自動的控制并聯電容器組的投切，使電網的無功消耗保護在低狀態，從而提高電網電壓質量，減少輸配電系統和變壓器的損耗。
同時，該產品柜內裝置了開關，作為電能輸出、關合作用。由于考慮到該產品安裝位置的特殊性，當輸出開關出現故障或檢修時，可不必關斷變壓器高壓側電源。由子輸出開關采用抽出式，直接通過搖把將故障開關搖出更換，大大的縮短維護時間。只要在極短時間內就把故障開關搖出更換，同時輸出開關采用4P（N、A、B、C），在關斷輸出開關時，同步切除零線。排除輸出線路因三相不平衡，產生電位飄移，導致零線帶電的可能性，從而達到安全供電和提高供電質量。
該電容補償電源柜為戶外式結構，具有良好的防雨、防淋、防潮、防小動物的功能。箱體采用2mm優質不銹鋼板加工壓制而成。為了防因不銹鋼亮板反光折射，外面再加防銹噴涂處理。電源柜進出線孔加裝橡皮封門（電纜塔輪）。柜頂柜底及箱兩側均作為通風部分，兩側通風部分內側加焊不銹鋼網，柜底部留有若干排水孔。內部配線符合系統的規范。配置三相五線母排，母排加套熱縮管。電源柜外殼噴有“當心觸電”的安全標志。

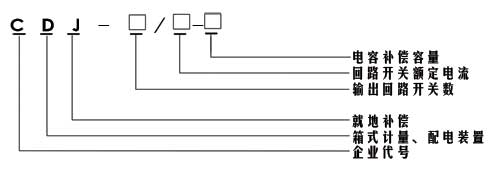

型號說明
使用環境
1、環境空氣溫度：-25~+40℃；
2、相對濕度：40℃時≤50%，20℃時≤90%
3、海拔高度：≤2000m；
4、環境條件：無有害氣體和蒸汽，無導電性和爆炸性塵埃，無劇烈的機械振動。
技術參數
1、額定電壓：0.38kV,0.4kV AC；
2、額定頻率：50Hz；
3、額定容量：3~160kvar；
4、電容偏差：0~+10%
5、防護等級：戶內式為IP20.戶外式為IP33
6、允許過電壓：1.1Un；
7、允許過電流：1.3Iu.
主要元器件表
