MNS型低壓抽出式開關柜
- 品牌：???
- 型號：???
產品概述
MNS型低壓抽出式開關柜是根據市場需求而開發的新一代低壓開關柜。產品技術標準符合IEC439《低壓成套開關設備和控制設備》；GB7251.1-1997《低壓成套開關設備和控制設備》等標準要求。
MNS型低壓抽出式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼，輕工紡織等廠礦企業和住宅小區，高層建筑等場所，作為交流50~60Hz，額定工作電壓660V及以下的電力系統的配電設備的電能轉換、分配及控制之用。
使用環境
2.1周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃。
2.2大氣條件，空氣清潔，相對濕度在溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度， 例如+20℃時為90%，但應考慮到由于溫度變化，有可能會偶然地產生適度的凝露。
2.3海拔高度不超過2000m。
2.4本裝置適應于以下溫度的運輸和儲存過程：-25℃至55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作
2.5如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
2.6當本裝置使用海上石油和核電站工程項目時，應另外行簽訂技術協議。
產品結構
裝置的基本柜架為組合裝配式結構，柜架的全部結構件都經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺釘緊固互相連接成基本柜架，再按方案變化需要，加上相應的門，封板，隔板，安裝支架，以及母線、功能單元等零部件，組成一臺完整的裝置，裝置內零部件尺寸，隔室尺寸實行模數化（模數單位E=25mm下同）。
3.1動力配電中心（以下簡稱PC）
3.1.1 PC柜內分成四個隔室：
水平母線隔室：在柜的后部；
功能單元隔室：在柜子前上部或柜前左邊；
電纜隔室：在柜前下部或柜前右邊；
控制回路隔室：在柜前上部；
分隔措施：
水平母線隔室與功能單元隔室，電纜隔室之間用三聚氰胺酚醛夾心板或鋼板分隔。
控制回路隔室與功能單元隔室之間用阻燃型聚胺脂發泡塑料模制罩殼分隔。
左邊的功能單位隔室與右邊的電纜隔室之間用鋼板分隔。
3.1.2柜內安裝的框架式斷路器，均能在關門狀態下實現柜外手動操作，視察斷路器的分合閘狀態和根據操作機構與門的位置關系，判斷出斷路器在試驗位置還是工作位置。
3.1.3主電路與輔助電路之間設計分隔結構，儀表、信號燈和按鈕等組成的輔助電路單元，均安裝于塑料板上，板后有一用阻燃型聚胺脂發泡塑料做成的罩殼與主電路分離。
3.2抽出式電動機控制中心和小電流的動力配電控制中心（以下簡稱為抽出式MCC）
3.2.1抽出式MCC柜內分成三個隔室，即柜后部的水平母線隔室，柜前部左邊的功能單元隔室，柜前部右邊的電纜隔室，水平母線隔室與功能單元隔室之間用阻燃型發泡塑料制成的功能壁分隔，電纜隔室與水平母線隔室，功能單元隔室之間用鋼板分隔。
3.2.2抽出式MCC有單面操作和雙面操作二種結構。
3.2.3抽出式MCC有五種標準尺寸的抽屜，他們分別是8E/4,8E/2,8E,16E和24E，其中8E/4和8E/2二種抽屜的結構件是用模制的阻燃型塑料件和鋁合金型材料組成。（4個8E/4抽屜或2個8E/2抽屜組成一個8
E高度的間隔）。功能單元隔室的總高度為72E。
3.2.4五種標準尺寸的抽屜，一般有16個二次隔離觸頭引出，如果需要，除8E/4抽屜外，其它四種抽屜可增加到32個。每個靜觸頭的接線端頭同時可接三根導線。（二根用TT1-2.5/2.8x0.8型插套式端頭接線，另一根用1T2.5-2型插針式端頭接線。上述二種端頭由制造廠隨產品提供適量的附件和冷軋鉗）
3.2.5通過機械聯鎖裝置的操作程序性，只有當主回路和輔助回路全部斷開的狀態下才能夠移動抽屜，機械聯鎖裝置使抽屜具有移動位置，試驗位置，分斷位置，連接位置和分離位置，并用相應的符合標志出來。

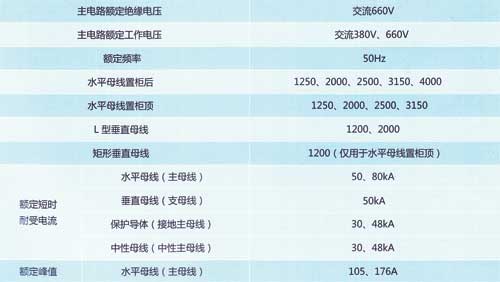

技術參數
