電力監控系統
更新：2020-4-21 16:47:40??????點擊：
- 品牌：???
- 型號：???
產品介紹
系統概述
電力監控系統特別針對中低壓10kV/0.4kV配電系統進行設計，實現中壓低壓的保護，測量、控制、保護定值管理、事件記錄與告警、故障分析、各類報表及設備維護信息管理等功能。
通過這套系統，中壓部分可以完成10kV進線和10kV/400V配電變壓器的保護、測量、控制、數據采集；低壓部分可以監測變壓器柜變壓器出線的三相電力參數、變壓器出線開關的狀態、柜內的溫度、出線開關的控制；電容補償柜監測三相電力參數、變?nèi)萜鏖_關的投切狀態、投切開關的控制、柜內溫度；供電柜監測每條出線的供電開關狀態、供電的電力參數、供電開關的控制、供電柜內溫度等參數。

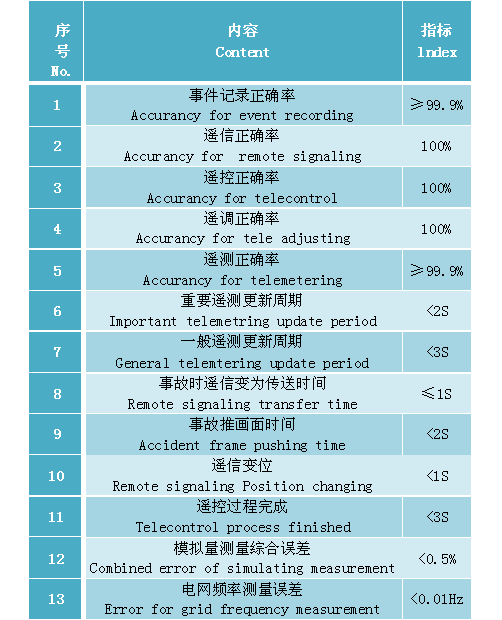

系統性能指標

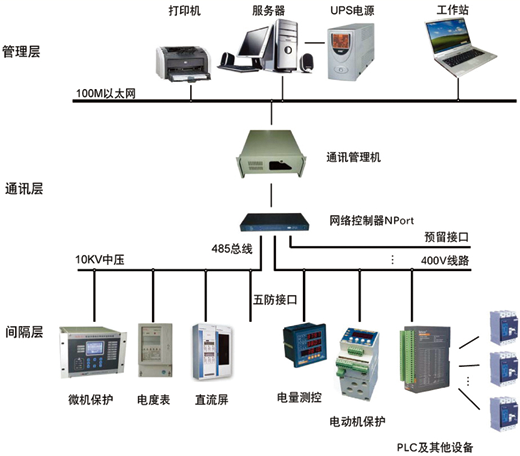

系統示意圖
系統由管理層、通訊層、間隔層構成。管理層由工作站、服務器等硬件系統和操作系統、應用軟件等軟件系統組成；通訊層包括通信管理機，交換器，通訊線組成，將所有監控終端的數據進行收集，并送入管理層數據庫進行分析和加工；間隔層由各種中壓保護監控裝置、低壓測控裝置、低壓測控儀表組成。
